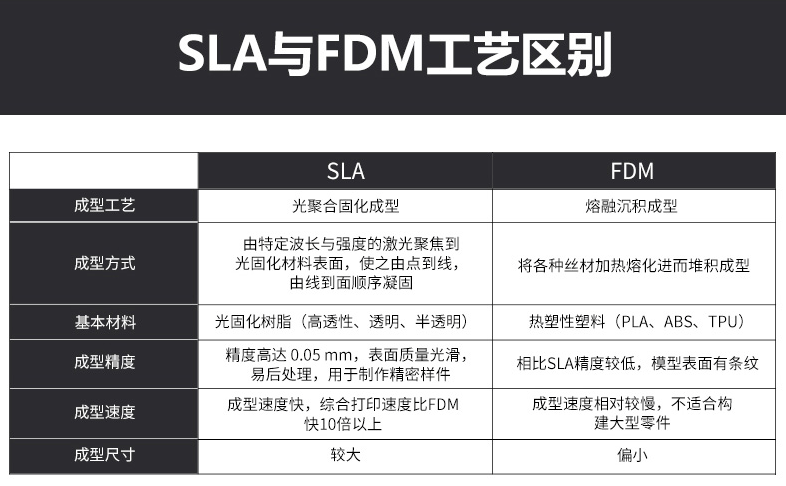

对于3D打印机来说，最常见的机型就是FDM和SLA两种类型，但是相较于FDM 3D打印机，一般来说更贵的工业级SLA 3D打印机无论是从打印速度还是成型精度都更具有优势。

但总有一些例外，对于新手来说，工业级SLA 打印完成后的处理或许稍显复杂，在不是那么有经验的情况下，导致模型最后的效果不是很理想，比如有时候模型表面会出现比较粗糙的情况。

所以，今天我们就来聊一下，用光固化3D打印机打印出来的产品表面太粗糙怎么办？

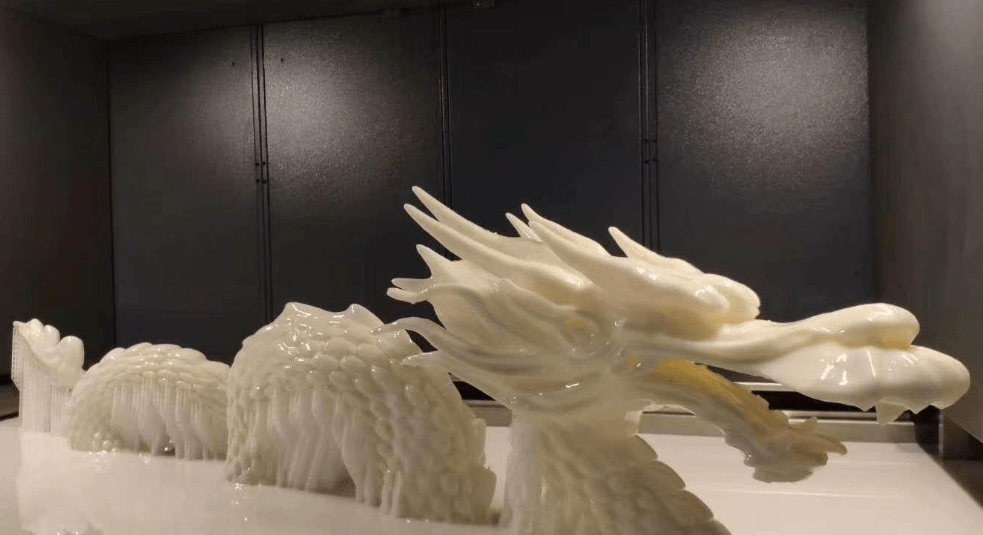

其实，光固化3D打印机打印出来的成品太粗糙，最重要的一个原因就是因为后期处理没有做好。光固化3D打印机刚打印出来的物件除了要拆除支撑以外，还需要进行一定的后期处理，这样才能让打印出来的物件呈现光滑细腻的质感。

那如何进行正确的后期处理呢？我们可以参考以下几个步骤。

一、当模型打印完成后，先不要急着去打印平台上取下物件，我们应该先戴好防护手套做好防护后再去进行操作。

二、用金属铲刀铲除模型时，可以先用酒精将铲刀进行清洗，模型打印完请将平台清除干净后再取下料草，避免成型平台上的树脂滴落到屏对于3D打印机来说，最常见的机型就是FDM和SLA 两种类型，但是相较于FDM 3D打印机，一般来说更贵的SLA打印机无论是从打印速度还是成型精度都更具有优势。

但总有一些例外，对于新手来说，SLA 打印完成后的处理或许稍显复杂，在不是那么有经验的情况下，导致模型最后的效果不是很理想，比如有时候模型表面会出现比较粗糙的情况。

三、物件取下后，建议用TPM或者是工业酒精进行清洗，需要注意的是，如果物件比较细长，或是打印的物件比较薄的话，建议清洗浸泡的时间不超过1分钟；反之，如果打印的物件比较厚的话，浸泡的时间也建议不超过3分钟。

在取出支撑不好去除的情况下，可以将支撑部分进行单独的浸泡，但浸泡时间也不要超过3分钟，浸泡完擦拭干净后就可以清洗打磨。

四、如果是带水打磨，就需要加快打磨的速度，因为物件在水中过多的浸泡，会容易软化变形，刚成型的零件生胚由于内部反应还在继续，容易吸收水分和酒精，导致零件膨胀变软变形。

五、静置和脱水能够让酒精与水分进行进一步挥发，所以打磨好的零件需要再次用压缩空气吹干，并放置在恒温恒湿的设备间静置，同时建议用大功率风扇持续将模型的正反两面吹30分钟左右。

六、最后还需要用紫外光对静置脱水后的零件进行后固化处理，这个过程也至少需要30分钟，紫外后固化箱应一并放置于恒温恒湿的设备间，而且紫外固化箱内的光源分布对固化效果影响很大，所以我们应该尽可能保证样品被各个方向的光均匀辐射。

以上就是光固化打印机打印完模型后的一些处理办法，实践出真知，更好的操作技巧还需要我们在操作中去慢慢改进！
